DRAM 셀의 구조와 동작 원리

DRAM 셀의 기본 구조



DRAM(Dynamic Random Access Memory) 셀은 컴퓨터 메모리의 핵심 구성 요소입니다. DRAM 셀의 기본 구조는 매우 단순하면서도 효율적입니다. 각 DRAM 셀은 하나의 트랜지스터와 하나의 캐패시터로 구성되어 있습니다. 이 구조는 '1T1C'(1 Transistor, 1 Capacitor)라고도 불립니다.



트랜지스터는 스위치 역할을 하며, 데이터의 읽기와 쓰기를 제어합니다. 캐패시터는 실제로 데이터를 저장하는 부분으로, 전하의 유무에 따라 1 또는 0의 비트 값을 나타냅니다. 이러한 단순한 구조 덕분에 DRAM 셀은 고밀도로 집적이 가능하며, 대용량의 메모리를 비교적 저렴한 가격에 제공할 수 있습니다.



DRAM 셀의 작동 원리



DRAM 셀의 작동 원리는 캐패시터의 충전과 방전을 통해 데이터를 저장하고 읽어내는 것입니다. 데이터를 쓸 때는 트랜지스터를 통해 캐패시터에 전하를 채우거나 비웁니다. 1을 저장할 때는 캐패시터를 충전하고, 0을 저장할 때는 방전시킵니다.



데이터를 읽을 때는 트랜지스터를 열어 캐패시터의 전하 상태를 감지합니다. 이 과정에서 캐패시터의 전하가 소실되기 때문에, 읽기 작업 후에는 반드시 데이터를 다시 쓰는 '리프레시' 과정이 필요합니다. 이러한 특성 때문에 'Dynamic'이라는 이름이 붙었습니다.



리프레시 작업은 주기적으로 수행되어야 하며, 일반적으로 수 밀리초마다 한 번씩 이루어집니다. 이 과정은 DRAM 컨트롤러에 의해 자동으로 관리됩니다.



DRAM 셀의 장단점



DRAM 셀 기술은 여러 장점과 단점을 가지고 있습니다.



장점:

높은 집적도: 단순한 구조로 인해 작은 면적에 많은 셀을 집적할 수 있습니다.

저렴한 가격: 대량 생산이 가능하여 비용 효율적입니다.

낮은 전력 소비: SRAM에 비해 전력 소비가 적습니다.



단점:

주기적인 리프레시 필요: 데이터 유지를 위해 지속적인 전력 공급과 리프레시가 필요합니다.

상대적으로 느린 속도: SRAM에 비해 접근 속도가 느립니다.

휘발성: 전원이 꺼지면 저장된 데이터가 모두 사라집니다.



DRAM 셀 기술의 발전과 미래



DRAM 셀 기술은 지속적으로 발전하고 있습니다. 초기의 DRAM에서 현재의 DDR4, DDR5로 발전하면서 속도와 용량이 크게 향상되었습니다. 최근에는 3D 적층 기술을 이용한 HBM(High Bandwidth Memory)이 등장하여 대역폭을 크게 늘렸습니다.



미래의 DRAM 기술은 더 높은 집적도, 더 빠른 속도, 더 낮은 전력 소비를 목표로 발전하고 있습니다. 특히, 인공지능과 빅데이터 처리에 필요한 대용량, 고속 메모리의 수요에 맞춰 새로운 구조와 재료를 적용한 DRAM 셀 기술이 연구되고 있습니다.



DRAM vs SRAM: 주요 차이점



DRAM과 SRAM(Static Random Access Memory)은 모두 컴퓨터의 주요 메모리 기술이지만, 구조와 특성에 큰 차이가 있습니다.



특성	DRAM	SRAM
구조	1 트랜지스터, 1 캐패시터	6 트랜지스터
리프레시	필요	불필요
속도	상대적으로 느림	빠름
밀도	높음	낮음
가격	저렴	비쌈
전력 소비	낮음	높음
주요 용도	메인 메모리	캐시 메모리



DRAM은 주로 대용량 메인 메모리에 사용되고, SRAM은 고속 처리가 필요한 CPU 캐시에 주로 사용됩니다.



DRAM 셀 관련 Q&A



Q: DRAM 셀의 수명은 얼마나 되나요?

A: DRAM 셀 자체의 수명은 매우 깁니다. 일반적으로 하드웨어의 다른 부분이 노후화될 때까지 DRAM 셀은 정상적으로 작동합니다. 다만, 데이터 보존 시간은 매우 짧아 지속적인 리프레시가 필요합니다.



Q: DRAM 셀의 리프레시 주기란 무엇인가요?

A: DRAM 셀의 리프레시 주기는 데이터를 유지하기 위해 캐패시터를 재충전해야 하는 간격을 말합니다. 일반적으로 수 밀리초(ms) 단위이며, 이 주기 내에 리프레시가 이루어지지 않으면 데이터가 손실될 수 있습니다.



Q: DRAM 셀의 용량을 늘리는 방법은?

A: DRAM 셀의 용량을 늘리는 방법에는 여러 가지가 있습니다:

셀 크기 축소: 더 작은 공정 기술을 사용하여 같은 면적에 더 많은 셀을 집적합니다.

3D 적층 기술: 여러 층의 DRAM 셀을 쌓아 용량을 늘립니다.

새로운 재료 사용: 더 높은 유전율을 가진 재료를 사용하여 캐패시터의 용량을 늘립니다.

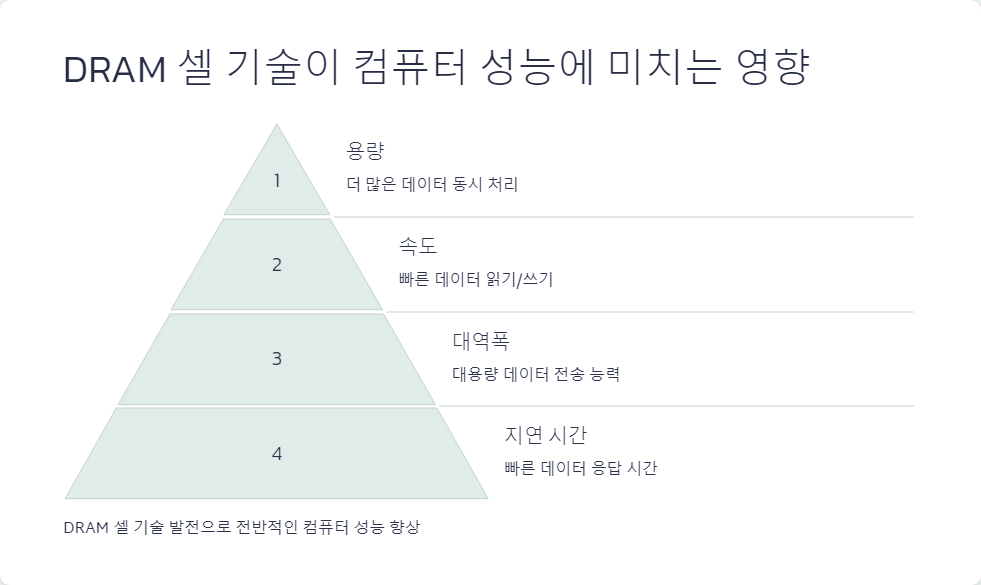

DRAM 셀 기술이 컴퓨터 성능에 미치는 영향



DRAM 셀 기술은 컴퓨터의 전반적인 성능에 큰 영향을 미칩니다. DRAM은 CPU와 저장 장치 사이에서 중요한 역할을 하며, 그 성능이 전체 시스템의 속도를 좌우합니다.



용량: 더 큰 DRAM 용량은 더 많은 데이터와 프로그램을 동시에 메모리에 로드할 수 있게 해줍니다. 이는 멀티태스킹 성능을 향상시키고, 대용량 데이터 처리 속도를 높입니다.



속도: 더 빠른 DRAM은 CPU가 데이터를 더 빨리 읽고 쓸 수 있게 해줍니다. 이는 프로그램의 실행 속도를 높이고, 전반적인 시스템 반응성을 개선합니다.



대역폭: 높은 대역폭의 DRAM은 동시에 더 많은 데이터를 전송할 수 있습니다. 이는 특히 그래픽 처리나 대규모 데이터 분석과 같은 작업에서 중요합니다.



지연 시간: 낮은 지연 시간의 DRAM은 CPU가 요청한 데이터를 더 빨리 제공할 수 있습니다. 이는 특히 실시간 응용 프로그램이나 게임에서 중요한 역할을 합니다.



DRAM 셀 기술의 발전은 이러한 요소들을 지속적으로 개선하여 컴퓨터의 전반적인 성능을 향상시키고 있습니다. 특히 최근의 DDR5 DRAM은 이전 세대에 비해 대폭 향상된 속도와 대역폭을 제공하여, 더욱 빠르고 효율적인 컴퓨팅을 가능하게 합니다.



결론적으로, DRAM 셀 기술은 컴퓨터 하드웨어의 핵심 요소로, 그 발전이 곧 컴퓨터 성능의 발전으로 이어집니다. 앞으로도 DRAM 기술의 지속적인 혁신을 통해 더욱 강력하고 효율적인 컴퓨팅 시스템을 기대할 수 있을 것입니다.
