메인보드 디버그 LED 부팅 문제 해결 가이드

메인보드 디버그 LED의 역할



메인보드 디버그 LED는 컴퓨터 부팅 과정에서 발생하는 문제를 신속하게 진단하고 해결하는 데 중요한 역할을 합니다. 이 작은 LED 불빛들은 시스템의 상태를 실시간으로 보여주며, 특히 부팅이 되지 않는 상황에서 문제의 원인을 파악하는 데 큰 도움이 됩니다. 디버그 LED는 일반적으로 메인보드의 특정 위치에 배치되어 있으며, 숫자나 문자 코드를 표시하여 현재 시스템의 상태나 오류를 나타냅니다.

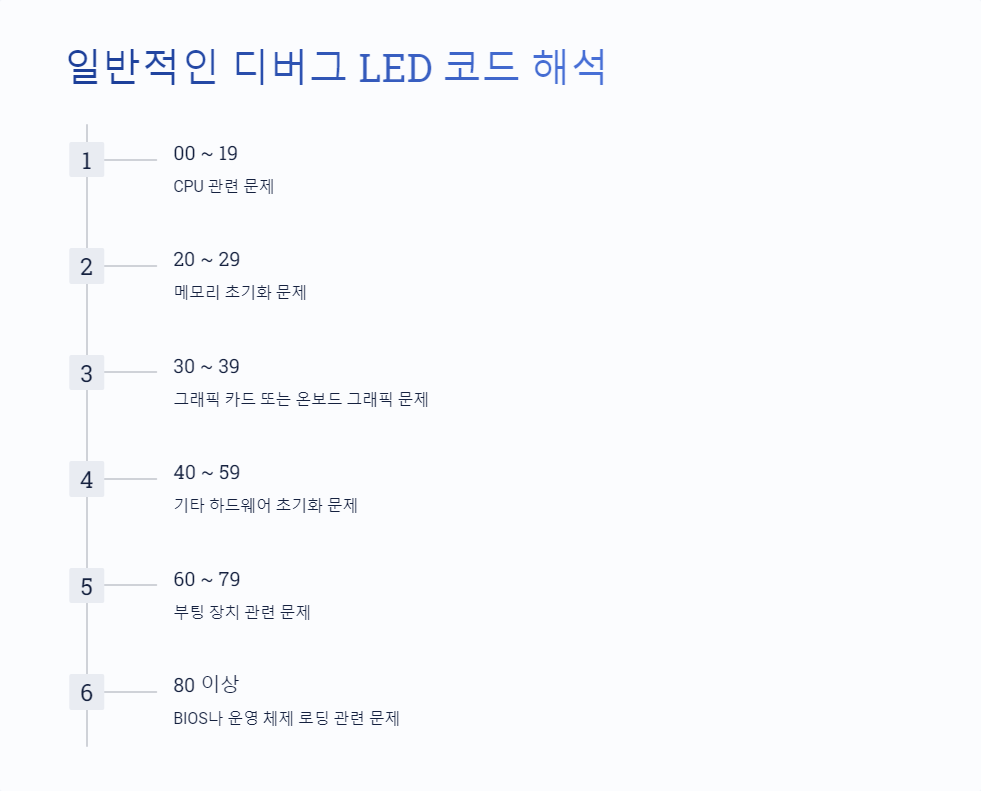

일반적인 디버그 LED 코드 해석



디버그 LED 코드는 메인보드 제조사마다 조금씩 다를 수 있지만, 일반적으로 다음과 같은 공통적인 의미를 가집니다:



• 00 ~ 19: CPU 관련 문제
• 20 ~ 29: 메모리 초기화 문제
• 30 ~ 39: 그래픽 카드 또는 온보드 그래픽 문제
• 40 ~ 59: 기타 하드웨어 초기화 문제
• 60 ~ 79: 부팅 장치 관련 문제
• 80 이상: BIOS나 운영 체제 로딩 관련 문제



이러한 코드를 이해하면 문제의 대략적인 원인을 파악할 수 있어, 효율적인 문제 해결이 가능해집니다.



부팅 문제와 디버그 LED 신호



부팅 문제가 발생했을 때 디버그 LED는 매우 유용한 정보를 제공합니다. 예를 들어:



CPU 관련 문제: LED가 00~19 사이의 코드를 표시하면 CPU가 제대로 인식되지 않거나 오작동하고 있을 가능성이 높습니다.

메모리 문제: 20~29 사이의 코드는 RAM 모듈에 문제가 있거나 제대로 장착되지 않았음을 의미할 수 있습니다.

그래픽 카드 문제: 30~39 코드는 그래픽 카드나 온보드 그래픽에 이상이 있음을 나타냅니다.

부팅 장치 문제: 60~79 코드는 하드 드라이브나 SSD와 같은 부팅 장치에 문제가 있을 수 있음을 알려줍니다.



이러한 신호를 통해 사용자는 문제의 원인을 좁히고 적절한 조치를 취할 수 있습니다.



디버그 LED를 이용한 문제 해결 단계



LED 코드 확인: 먼저 디버그 LED에 표시된 코드를 정확히 읽습니다.

코드 해석: 메인보드 매뉴얼을 참조하여 코드의 의미를 파악합니다.

하드웨어 점검: 코드가 가리키는 하드웨어 부품을 중심으로 연결 상태를 확인합니다.

부품 재장착: 필요한 경우 해당 부품을 제거했다가 다시 장착합니다.

BIOS 리셋: CMOS 배터리를 잠시 제거하거나 점퍼를 이용해 BIOS를 초기화합니다.

부품 교체: 문제가 지속될 경우, 의심되는 부품을 교체해봅니다.

전문가 상담: 위의 단계로 해결되지 않으면 전문 수리 서비스를 이용합니다.



이러한 단계적 접근을 통해 대부분의 부팅 문제를 효과적으로 해결할 수 있습니다.



고급 사용자를 위한 디버그 LED 활용 팁



BIOS 업데이트 모니터링: 디버그 LED를 통해 BIOS 업데이트 진행 상황을 실시간으로 확인할 수 있습니다.

오버클로킹 안정성 체크: 오버클로킹 후 시스템 안정성을 디버그 LED로 모니터링할 수 있습니다.

부팅 시퀀스 이해: LED 코드 변화를 관찰하여 정상적인 부팅 과정을 이해하고, 문제 발생 시 빠르게 대응할 수 있습니다.

커스텀 BIOS 테스트: 수정된 BIOS를 테스트할 때 디버그 LED를 통해 안정성을 확인할 수 있습니다.



이러한 고급 활용법을 통해 시스템에 대한 더 깊은 이해와 효율적인 관리가 가능해집니다.



Q&A



Q: 디버그 LED가 없는 메인보드는 어떻게 문제를 해결하나요?

A: 디버그 LED가 없는 메인보드의 경우, 일반적으로 비프음 코드를 통해 문제를 진단합니다. 또한, 메인보드의 상태 LED나 컴퓨터의 전반적인 동작을 관찰하여 문제를 파악할 수 있습니다. 필요한 경우 각 부품을 하나씩 분리하여 테스트하는 방법도 있습니다.



Q: 디버그 LED가 계속 깜빡이면 무엇을 의미하나요?

A: 디버그 LED가 지속적으로 깜빡이는 것은 일반적으로 시스템이 특정 단계에서 멈춰있음을 의미합니다. 이는 해당 단계와 관련된 하드웨어나 소프트웨어에 문제가 있을 가능성이 높습니다. 깜빡이는 패턴과 코드를 확인하여 구체적인 문제 영역을 파악할 수 있습니다.



Q: BIOS 업데이트 중 디버그 LED 신호는 어떻게 해석해야 하나요?

A: BIOS 업데이트 중에는 디버그 LED가 순차적으로 변화하며 업데이트 진행 상황을 나타냅니다. 일반적으로 제조사의 매뉴얼에 BIOS 업데이트 시 LED 변화 패턴이 명시되어 있으므로, 이를 참조하여 정상적인 진행 여부를 확인할 수 있습니다. 업데이트 중 LED가 멈추거나 비정상적인 패턴을 보이면 문제가 발생한 것일 수 있으므로 주의가 필요합니다.

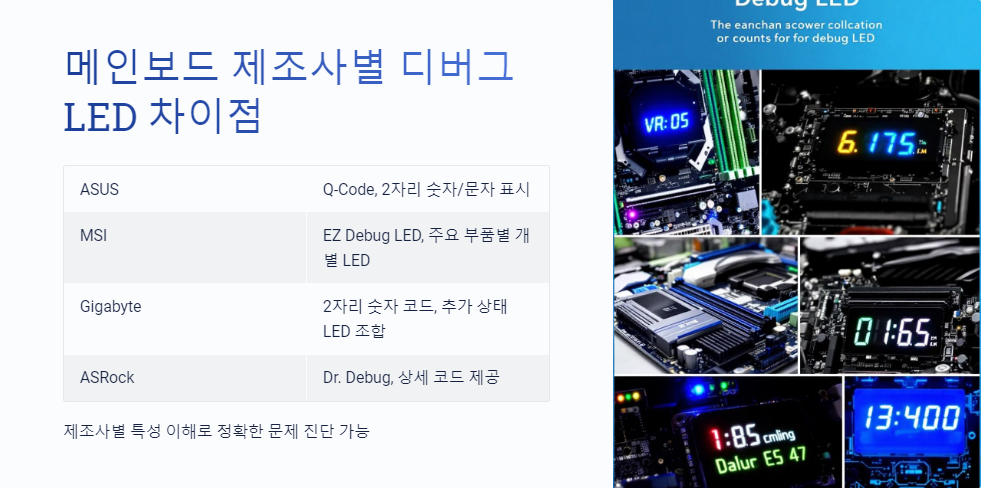

메인보드 제조사별 디버그 LED 차이점



각 메인보드 제조사마다 디버그 LED의 구현 방식과 코드 체계가 조금씩 다릅니다. 주요 제조사별 특징은 다음과 같습니다:



제조사	디버그 LED 특징
ASUS	Q-Code라 불리며, 2자리 숫자나 문자로 표시
MSI	EZ Debug LED로, 주요 부품별 개별 LED 제공
Gigabyte	2자리 숫자 코드와 추가 상태 LED 조합
ASRock	Dr. Debug로 알려져 있으며, 상세한 코드 제공



각 제조사의 특성을 이해하면 더욱 정확한 문제 진단이 가능합니다. 예를 들어, ASUS의 Q-Code는 매우 상세한 진단 정보를 제공하지만, MSI의 EZ Debug LED는 보다 직관적으로 문제 영역을 파악할 수 있게 해줍니다.



메인보드 디버그 LED는 컴퓨터 문제 해결에 있어 매우 유용한 도구입니다. 이를 효과적으로 활용하면 복잡한 부팅 문제도 신속하게 진단하고 해결할 수 있습니다. 사용자가 디버그 LED의 기본적인 의미를 이해하고 올바르게 해석할 수 있다면, 전문가의 도움 없이도 많은 문제를 자체적으로 해결할 수 있을 것입니다. 따라서 컴퓨터 사용자라면 자신의 메인보드 디버그 LED 시스템에 대해 기본적인 이해를 갖추는 것이 좋습니다. 이는 시간과 비용을 절약할 뿐만 아니라, 컴퓨터 하드웨어에 대한 이해도를 높이는 데도 도움이 될 것입니다.
